Desbobinador automático de chapas

Desbobinador automatico de chapas.

Desbobinador simples para fitas não motorizado.

Modelo SDB-1.200M .

Material a ser processado: Aço Inox 430.

Limite de resistência: menor ou igual a 400 N/mm².

Largura máxima da fita: 600 mm.

Diâmetro interno do rolo: 380 ~ 520 mm.

Diâmetro externo máximo do rolo: 1.200 mm.

Capacidade máxima de carga: 1.200 kg.

Construído em chapas de aço soldada e normalizada.

Eixo em aço de alta resistência, trabalhando sobre rolamentos dimensionados para suportar elevadas cargas.

Sistemas autocentrante de expansão do mandril.

Gabinete estrutural em aço soldado e normalizado.

Suportes laterais para sustentação e guiamento da fita.

Freio de Inércia regulável.

2. Carro Transportador / Elevador de Bobinas modelo SCTB-1.200:

Largura máxima da bobina: 600 mm.

Diâmetro externo da bobina: 800 ~ 1.200 mm.

Berço para a bobina com rolos de apoio.

Acionamento através de sistema hidráulico.

Curso vertical de elevação: 300 mm.

Curso horizontal de translação: 600 mm.

Capacidade máxima de carga: 1.200 kgf.

Estrutura robusta, em aço soldado, com quatro rodas em mancais rolamentos.

Botoeira portátil para operação do equipamento.

Unidade hidráulica integrada ao desbobinador.

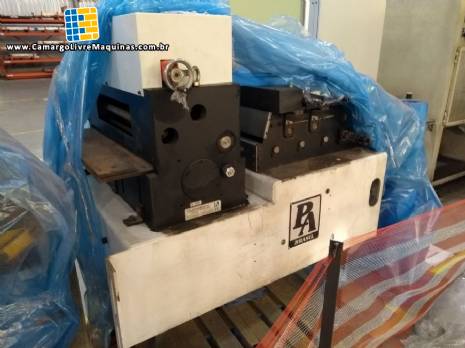

3. Endireitador para fitas motorizado modelo SEF-6087:

Material a ser processado: Aço Inox 430.

. Limite de resistência: menor ou igual a 400 N/mm².

. Largura máxima da fita: 600 mm; . Espessura máxima da fita: 0,4 ~ 1,5 mm (aço Inox).

. Construída em sólida base de chapas soldadas.

. Os rolos são em aço, com tratamentos térmicos, retificados e cromados.

. Todos os rolos inferiores são coligados pôr engrenagens.

. Quatro (04) rolos puxadores para tracionamento do material.

. Número de rolos endireitadores: 07 (sete).

. Ajuste de posição individual para rolos endireitadores superiores.

. Guia fita na entrada e cesto de roletes na saída da fita.

. Sensor eletrônico para controle do laço ("looping").

. Acionamento por motorredutor CA.

. Comando por inversor de frequência.

. Potenciômetro para ajuste da velocidade de trabalho.

. Velocidade de operação variável: 0 ~ 60 m/min.

. Tensão de alimentação: 380 Vca / 60 Hz. 4

. Alimentador eletrônico programável modelo AES-600/2.

. Material a ser processado: Aço Inox 430.

. Resistência do material: menor ou igual a 400 /mm².

. Largura máxima da fita: 600 mm.

. Espessura máxima da fita: 2,0 mm.

. Avanços programáveis entre 0,01 ~ 9.999,99 mm com incrementos de 0,01 mm.

. Precisão no avanço: ± 0,05 mm não acumulativo.

. Acionamento por servomotor “brushless” de alto torque.

. Painel de operação com visor LCD e teclas “softouch” montado em console próprio.

. Controlador microprocessado digital com sistema de posicionamento integrado.

. Rampas de aceleração e desaceleração programáveis via IHM.

. Banco de dados para armazenamento de até (120) receitas de produção.

. Modo de operação “JOG” (manual frente / ré) para ajuste da máquina e ferramenta.

. Sistema pneumático de abertura dos rolos alimentadores para “pilotagem” da fita.

. Regulagem pneumática da pressão dos rolos alimentadores.

. Cesto de roletes à entrada do alimentador.

. Concepção compacta, de fácil operação e instalação.

. Botoeira portátil com funções de “JOG” (avanço / retorno em manual).

. Tensão de alimentação: 380 Vca / 60 Hz. 5.

Guilhotina Hidráulica modelo SGH-600/2,0.

. Material a ser processado: Aço Inox 430.

. Limite de resistência: menor ou igual a 400 N/mm².

. Largura máxima de corte: 600 mm.

. Espessura máxima do material: 2,0 mm.

. Frequência de operação (em vazio): até 20 ciclos/min.

. Guilhotina com cabeçote superior móvel.

. Facas especiais em aço ferramenta temperadas e retificadas.

. Facas montadas em ângulo para redução do esforço e do ruído de corte.

. Prensa-chapas com pisadores acionados por molas.

. Parafusos para regulagem da folga entre as facas em função da espessura de trabalho.

. Estrutura metálica em aço soldado.

. Guias laterais ajustáveis para garantia do esquadro da peça (“blank”) a ser cortada.

6. Estação para empilhamento de chapas e formação dos fardos:

. Largura máxima das chapas a serem cortadas: 600 mm.

. Comprimento das chapas a serem cortadas: 300 ~ 2.000 mm.

. Peso máximo do fardo: 3.000 kg.

. Altura do estrado: aprox. 140 mm.

. Altura máxima de empilhamento (incluindo “pallet”): 500 mm.

- Guiamento das chapas para empilhamento, articuladas pneumaticamente:

. Estrutura construída em aço soldado, apoiada sobre o piso da fábrica.

. Guias laterais para sustentação das chapas durante avanço do alimentador.

. Articulação das guias por cilindros pneumáticos para liberação das chapas cortadas.

. Ajuste manual da posição das guias laterais por manípulo.

. Batedores pneumáticos para alinhamento do fardo (posicionamento das chapas cortadas).

- Empilhador para formação dos fardos:

. Plataforma pantográfica hidráulica para elevação da mesa de empilhamento.

. Curso vertical de elevação (aprox.): 500 mm.

. Sensores para detecção da altura da pilha (controle altura mesa empilhamento).

NOTAS:

. Comprimento mínimo das chapas para empilhamento automático: aprox. 300 mm.

Largura mínima das chapas para empilhamento automático: aprox. 200 mm.
